一．概述
本公司生产的滤料与口罩过滤效率测试台，适用于测试0-99.999%等级口罩效率测试，可根据国际标准对口罩进行测试。整个测试台的设计结构紧密、轻便，而且在运行测试过程中，仅需要额外提供合适的电源和压缩空气（无水、无油），适合于实验室、工厂等场合使用。

将成品固定在夹具上，试验风量对应所需滤速。气溶胶发生器产生的气溶胶经调整，而后静电中和气溶胶，再与过滤后的试验空气均匀混合，然后进入试验区透过滤料。
为了测定效率，在口罩的上游和下游各抽取一股空气分流。使用光度计，测定采样气流中径粒子的浓度，通过上下游之比，然后得到所测效率。除此之外，还可测量试验时的滤料阻力，调整控制流量。

参考标准：
GB/T 32610-2016 日常防护型口罩技术规范
GB 2626-2019 呼吸防护用品-自吸过滤式防颗粒物呼吸器
GB 24539-2009 防护服装 化学防护服通用技术要求
GB 19082-2009 医用一次性防护服技术要求
GB 19083-2010 医用防护口罩技术要求
YY 0969-2013  一次性使用医用口罩
YY 0469-2011 医用外科口罩

二．主要组成部分
1.气溶胶发生器 （二选一，或全选）
  Nacl（KCl）气溶胶发生器、DEHS气溶胶发生器
① Nacl盐性气溶胶，发尘浓度12-200mg/m³，通过雾化压力
调节浓度大小。 计数中位径0.6μm。


②DEHS油性气溶胶，发尘浓度20-200mg/m³通过雾化压力
调节浓度大小。
计数中位径0.3μm。


2.光度计两台 （单选或全选）
  DP-30是苏州诺达净化生产的一款填补国内空白的光度计，其中2L款专供口罩行业的效率测试配套设备商多年。14年与美国同类产品同等实验条件下的性能验证，已经用数据及事实证明其在灵敏度、精度、重复性等多项技术指标完全达到国际先进水平；因为产品的稳定性和精度，已经出口欧洲市场六年以上，并获得欧洲用户的充分认可；

光度计主要参数：

尺寸	260mmx370mmx160mm
重量	7.5 Kg
屏幕	4.3寸触摸屏
数据输出方式	RS 232
仪器检测浓度范围	0.0010-300 mg/m3
分辨率	0.0001mg/m3
仪器采样流量	2 L/min（固定）
流量稳定性	±3%




3. 尘埃粒子计数器
ND-E3016（L）型激光尘埃粒子计数器是根据颗粒的光散射原理设计制造的。
6通道粒径同时显示，专为滤料口罩行业提供的机型。

4.压差传感器
  主要用于测试被测滤料在一定试验流量下的压差（或者阻力）。

5.滤料夹具
  主要用于被测滤料的压紧和密封。

6.抽气风机
  主要用于通过滤料的试验流量，流量稳定，绿色节能，振动噪音小。
7.静电中和配件 混合空气流量可调

8.电器控制及软件
  设备的电路控制及操作，软件的运算及数据处理，上游浓度的稳定性判断，操作控制，参数设置。


三、功能描述
测试台主要测试滤材和口罩的过滤效率和气流阻力。
GB/T 32610-2016  过滤效率和防护效果测试
GB 19082-2009  GB 19083-2010的过滤效率和阻力
YY 0969-2013  YY 0469-2011的颗粒物过滤效率和阻力等功能。
如果有单独的个性化功能，可根据具体需求定制。
测试过滤效率和泄露效率流程如下：
A. 过滤效率和气流阻力测试：
1整个测试设备采用负压系统。
2.空气和气溶胶通过混合桶进入，根据标准规定流量通过口罩（口罩通过专用夹具进行密封）
3.通过两台颗粒计数器来检测口罩上下游的浓度，算出过滤效率。通过压差表检测出口罩上下游的压差。
4.通过抽气泵来达到额定流量。
5.通过气溶胶发生器来产生标准的气溶胶物质。
6.通过触摸屏来进行设备的操作和效率，阻力的计算。



四．技术参数

口罩过滤性能测试台
型号	ND-PLM01
测试效率范围	0-99.999%
测试面积	根据客户口罩外形确定 标配一个标准尺寸
测试压差范围	0-500pa(±1% FS)
被测滤料试验流量	25-100L/min±2.5%(可调)
试验气溶胶类型	Nacl.PAO或DEHS
光度计测量范围	1ug/m3-200mg/m3  灵敏度：1ug/m3
数据内存容量	1-2000组测量数据，可导出
屏幕显示	彩色7寸触摸屏
打印方式	内置式热敏打印机
电源	交流220V/50Hz
功率	1-3kw（视内置泵或外接气源而定）
数据导出接口	USB
外形尺寸	长950X 宽800X高1600(mm)（预估，不同机型稍有出入）
材质	外壳钢板烤漆或 SUS304不锈钢
重量	约100Kg
质保	1年
标准	GB32610-2016，GB2626


型号定义： ND-CLM10 滤料颗粒计数法   （单台28.3L尘埃款）

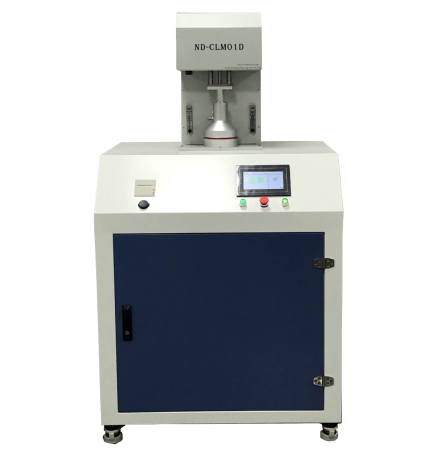

           ND-CLM01 滤料颗粒计数法   （单台2.83L与双台2.83L尘埃款ND-CLM01D）氯化钠或PSL小球发生
           ND-PLM01  滤料测试光度计法  （单台或双台）（2L光度计款ND-PLM01D，D代表双光度计款）
特别说明：成套设备中的气溶胶发生器，为了维护方便及缩小尺寸，将会以专供成套设备的气溶胶发生装置为准。
